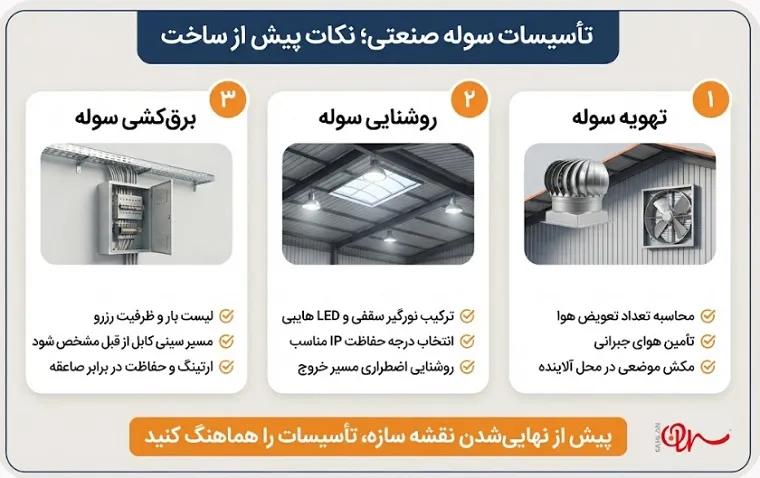

طراحی تهویه، روشنایی و برق سوله صنعتی؛ نکات پیش از ساخت

بسیاری از کارفرمایان هنگام ساخت سوله، تمرکز اصلی خود را روی اسکلت، متراژ و قیمت هر کیلوگرم فولاد می‌گذارند و تأسیسات را «کار بعد از سازه» می‌دانند. در عمل، همین نگاه باعث می‌شود پس از نصب پوشش، متوجه شویم هوای سالن خفه است، نور کافی نیست یا مسیر کابل‌ها با سازه جور درنمی‌آید. اصلاح این موارد بعد از ساخت، هم گران است و هم گاهی بدون ایجاد سوراخ و تغییر در سازه ممکن نیست.

در این مقاله نکات مهم طراحی تهویه سوله، روشنایی سوله و برق‌کشی سوله صنعتی را پیش از شروع ساخت مرور می‌کنیم؛ نکاتی که برای سوله‌های دائمی پیش‌ساخته اهمیت بیشتری دارد، چون قطعات در کارخانه ساخته می‌شوند و تغییرات بعد از تولید پرهزینه‌تر است.

چرا تأسیسات را باید همزمان با طراحی سازه بررسی کرد؟

در سوله‌های پیش‌ساخته، سازه بر اساس بارهای مشخصی طراحی و در کارخانه تولید می‌شود. هر تجهیزی که روی سقف یا دیواره نصب شود، مثل فن، دریچه، چراغ، سینی کابل یا لوله، یا نیازی به بازشو داشته باشد، باید در همان مرحله دیده شود. دلایل اصلی:

1. بار اضافه روی سازه: اگزاست فن‌های بزرگ، هواکش‌های سقفی، سینی‌های کابل سنگین و چراغ‌ها بار مرده اضافه می‌کنند.
2. بازشوها و اتصالات: ایجاد بازشو در پوشش یا تیرچه‌ها بعد از ساخت می‌تواند آب‌بندی و عملکرد سازه را تحت تأثیر قرار دهد.
3. ورق‌های کفی و پیش‌بینی‌های بتنی: مسیر کانال‌های زیرزمینی، پایه تابلوها و ارتینگ باید قبل از اجرای فونداسیون و کف‌سازی مشخص باشد.
4. هماهنگی با تجهیزات تولید: جرثقیل سقفی، خط تولید، کمپرسور و کوره هرکدام بار برقی، حرارتی و ارتفاعی مخصوص خود را دارند.

قاعده ساده این است: پیش از نهایی‌کردن نقشه‌های ساخت، یک «لیست تأسیسات و تجهیزات» همراه با موقعیت تقریبی و وزن آن‌ها به مهندس سازه تحویل داده شود.

بخش اول: طراحی تهویه سوله

هدف تهویه چیست؟

تهویه در سوله صنعتی چند کار را همزمان انجام می‌دهد: خارج‌کردن گرمای تجهیزات و تابش خورشید، کاهش غلظت گرد و غبار، دود و بخارات، تأمین هوای تازه برای کارکنان و کنترل رطوبت و جلوگیری از میعان زیر پوشش. نوع فعالیت داخل سوله مهم‌ترین عامل انتخاب سیستم است. انبار مصالح خشک با کارگاه جوشکاری یا رنگ، نیاز کاملاً متفاوتی دارد.

تهویه طبیعی

تهویه طبیعی بر اختلاف دما و فشار باد تکیه دارد و هزینه انرژی ندارد. رایج‌ترین روش‌ها عبارت‌اند از:

1. دودکش یا لانترن سقفی (ریج‌وینت): هوای گرم که بالا می‌رود از خط الراس خارج می‌شود. برای سوله‌های با ارتفاع مناسب مؤثر است.
2. هواکش‌های بادی (توربینی): بدون برق کار می‌کنند، اما عملکردشان به سرعت باد وابسته است.
3. دریچه‌ها و لوورهای دیواره‌ای: ورودی هوا در ارتفاع پایین و خروجی در بالا، تا جریان «ورود از پایین، خروج از بالا» شکل بگیرد.

محدودیت اصلی این روش آن است که در روزهای بدون باد یا در سالن‌های با بار حرارتی بالا، به‌تنهایی کافی نیست.

تهویه مکانیکی

در کارگاه‌ها و کارخانه‌هایی که گرما، گاز یا گرد و غبار تولید می‌کنند، معمولاً به اگزاست فن، فن‌های محوری سقفی یا دیواره‌ای و در برخی موارد سیستم مکش موضعی (برای جوشکاری، سنگ‌زنی، رنگ) نیاز است. برخی نکات طراحی:

1. محاسبه تعداد تعویض هوا در ساعت (ACH): مقدار تعویض هوا به نوع کاربری بستگی دارد؛ انبارهای عمومی معمولاً کمتر و کارگاه‌های تولیدی با گرما یا آلاینده بیشتر نیاز دارند. عدد دقیق را باید مهندس مکانیک بر اساس بار حرارتی و آلاینده‌ها تعیین کند، نه با حدس.
2. تأمین هوای جبرانی: اگر فقط هوا را بیرون بکشید و ورودی مناسب نداشته باشید، فن‌ها کارایی خود را از دست می‌دهند و درها سخت باز و بسته می‌شوند.
3. جانمایی ورودی و خروجی: فواصل مناسب بین ورودی و خروجی، از «مدار کوتاه هوا» و ایجاد نقاط مرده جلوگیری می‌کند.
4. مکش موضعی در منبع آلاینده: مکش در محل تولید دود یا غبار بسیار مؤثرتر و ارزان‌تر از تهویه عمومی با دبی بالاست.
5. سازگاری با ضوابط ایمنی: در محیط‌های دارای گاز یا غبار قابل اشتعال، فن و موتور باید از نوع ضدانفجار باشند.

نقش عایق و ارتفاع سوله

عایق‌کاری سقف با پانل ساندویچی یا پشم‌سنگ و فویل، تابش گرمای ورودی را کاهش می‌دهد و بار تهویه را پایین می‌آورد. همچنین سوله‌های بلندتر حجم هوای بیشتری دارند و لایه گرم در بالای محوطه کار جمع می‌شود. به همین دلیل ارتفاع سوله هم روی هزینه ساخت و هم روی هزینه عملیاتی تهویه تأثیر دارد.

بیشتر بخوانید: سوله دائمی پیش‌ساخته یا سوله موقت؟ کدام یک برای انبار و سالن تولید مناسب است؟

بخش دوم: طراحی روشنایی سوله

ترکیب نور طبیعی و مصنوعی

بهترین طراحی، ترکیبی از نور روز و روشنایی مصنوعی است. استفاده از ورق‌های شفاف پلی‌کربنات یا فایبرگلاس در بخشی از سقف، مصرف برق در ساعات روز را کم می‌کند. اگر سطح نورگیرها زیاد باشد، در تابستان گرمای ناخواسته و خیرگی ایجاد می‌شود؛ بنابراین نسبت سطح نورگیر به سطح سقف باید با توجه به اقلیم و نوع کار تعیین شود و معمولاً درصد کوچکی از سقف را شامل می‌شود. نورگیرها را بهتر است در محل‌هایی قرار دهید که سایه سازه‌ای و تجهیزات سنگین کمتر مزاحم باشد.

شدت روشنایی مناسب

شدت روشنایی (لوکس) به نوع فعالیت بستگی دارد. به‌طور کلی انبار و محل‌های تردد به نور کمتری نیاز دارند، خط مونتاژ و کار دقیق به نور بیشتر، و کنترل کیفیت و کارهای ظریف به بیشترین سطح. مرجع‌های متداول در طراحی، استانداردهای بین‌المللی روشنایی محیط کار و مبحث ۱۳ مقررات ملی ساختمان است؛ مقادیر نهایی را باید از این مراجع و با نظر طراح روشنایی استخراج کرد.

انتخاب چراغ

1. چراغ‌های LED های‌بی (High Bay): انتخاب رایج برای سوله‌های بلند به دلیل بازدهی بالا، عمر زیاد و مصرف پایین.
2. درجه حفاظت (IP): در محیط‌های گرد و غباری یا مرطوب، چراغ با IP بالا انتخاب شود.
3. ضریب نمایش رنگ (CRI) و دمای رنگ: برای سالن‌هایی که تشخیص رنگ مهم است، CRI بالاتر لازم است.
4. زاویه پخش نور: در سوله‌های بلند، زاویه باریک‌تر و در سوله‌های کوتاه، زاویه بازتر مناسب‌تر است.
5. قابلیت کنترل: سنسور حضور، سنسور نور روز و دیمر می‌توانند مصرف انرژی را به‌طور محسوس کاهش دهند.

روشنایی اضطراری و خروج

مسیرهای خروج، درهای اضطراری و پله‌ها باید چراغ اضطراری با باتری پشتیبان داشته باشند. این بخش را معمولاً کارفرمایان دیر به یاد می‌آورند، در حالی که در بازرسی ایمنی و بیمه اهمیت زیادی دارد.

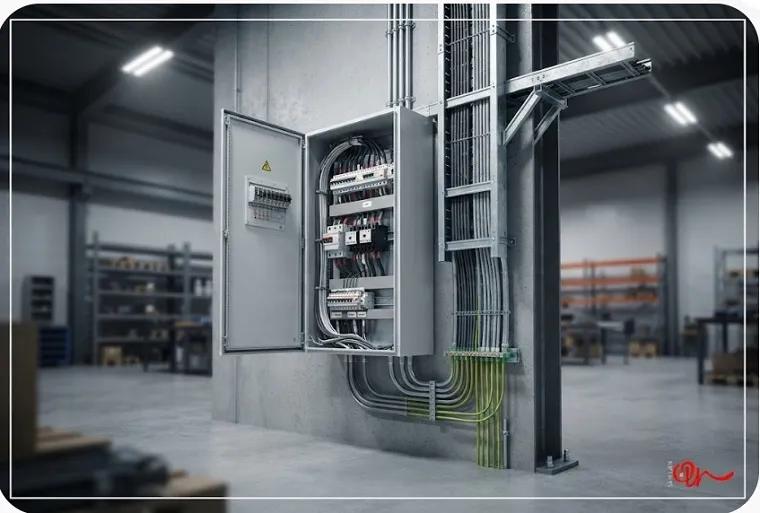

بخش سوم: برق‌کشی سوله صنعتی

محاسبه بار و انتخاب انشعاب

نخستین گام، تهیه لیست بار است: ماشین‌آلات، موتورها، کمپرسورها، جرثقیل، روشنایی، تهویه، اداری و بار آینده. بر اساس این لیست، توان درخواستی، نوع انشعاب و نیاز به ترانسفورماتور اختصاصی مشخص می‌شود. اشتباه رایج، محاسبه برای وضعیت امروز بدون پیش‌بینی توسعه است. معمولاً مقداری ظرفیت رزرو برای افزایش تجهیزات در طراحی لحاظ می‌شود.

تابلوها و توزیع

1. تابلوی اصلی و تابلوهای فرعی نزدیک به مصرف‌کننده‌های سنگین قرار گیرند تا افت ولتاژ و طول کابل کم شود.
2. تابلوها در محل مناسب، خشک و قابل دسترس و با حفاظت کافی در برابر گرد و غبار و ضربه نصب شوند.
3. مدارهای روشنایی، پریز، موتور و تهویه تفکیک شوند تا عیب‌یابی و تعمیر ساده‌تر باشد.
4. اصلاح ضریب توان (خازن) در مصرف‌کننده‌های القایی بزرگ بررسی شود.

مسیر کابل‌ها

در سوله‌ها معمولاً از سینی کابل، نردبان کابل و لوله‌های فلزی یا PVC استفاده می‌شود. نکات مهم:

1. مسیر کابل‌های قدرت و کابل‌های فرمان و ارتباطی تا حد امکان جدا باشد تا نویز و تداخل ایجاد نشود.
2. محل عبور از دیواره، بازشوها و درها از ابتدا مشخص شود.
3. فاصله و نوع تکیه‌گاه‌ها با وزن کابل و شرایط محیطی هماهنگ باشد.
4. در محیط‌های خورنده یا مرطوب، جنس سینی و اتصالات مقاوم در برابر خوردگی انتخاب شود.

سیستم ارت و حفاظت در برابر صاعقه

سازه فلزی سوله باید به سیستم ارتینگ متصل شود. چاه ارت، اتصال‌های هم‌پتانسیل و در صورت نیاز سیستم حفاظت در برابر صاعقه باید همزمان با اجرای فونداسیون برنامه‌ریزی شود. بسته به محل، ارتفاع و کاربری سوله، نیاز به صاعقه‌گیر و مقدار مقاومت ارت متفاوت خواهد بود. این بخش ایمنی جان افراد و تجهیزات را مستقیماً تحت تأثیر قرار می‌دهد و نباید حذف یا به بعد موکول شود.

جرثقیل سقفی و بارهای خاص

اگر جرثقیل سقفی در برنامه است، علاوه بر طراحی سازه برای بار جرثقیل، باید تغذیه برق آن (باس‌بار یا کابل فستون)، کلیدهای حدی و حفاظت‌ها هم پیش‌بینی شود. همچنین کوره‌ها، جوش‌های صنعتی و کمپرسورها به‌علت جریان راه‌اندازی بالا، نیاز به طراحی دقیق‌تر دارند.

ژنراتور و برق اضطراری

برای فرایندهایی که قطع برق آن‌ها خسارت ایجاد می‌کند، محل ژنراتور، سوئیچ انتقال خودکار (ATS) و یو‌پی‌اس باید در طرح دیده شود.

بیشتر بخوانید: دفتر کار پیش‌ساخته صنعتی؛ راهکار سریع تجهیز فضاهای اداری در سوله و کارخانه

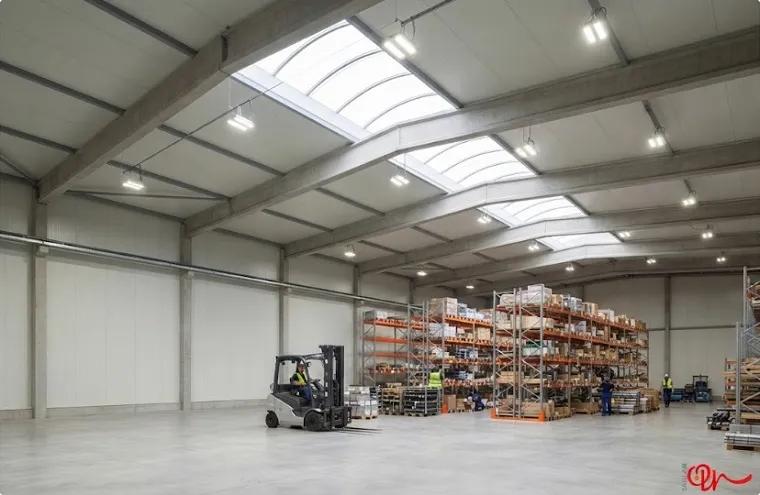

چک‌لیست پیش از ساخت

پیش از تأیید نقشه‌های نهایی سوله، موارد زیر را با پیمانکار و مشاور بررسی کنید:

1.نوع فعالیت، تعداد کارکنان و منابع تولید گرما، دود و گرد و غبار مشخص و مکتوب شده است.

2.بار حرارتی و دبی تهویه توسط مهندس مکانیک محاسبه شده است.

3.محل و وزن فن‌ها، دریچه‌ها و ریج‌وینت‌ها به طراح سازه اعلام شده است.

4.نسبت نورگیر سقفی با اقلیم و کاربری متناسب است و روشنایی مصنوعی بر اساس لوکس مورد نیاز طراحی شده است.

5.لیست بار برقی همراه با ظرفیت رزرو توسعه تهیه شده است.

6.محل تابلوها، مسیر سینی کابل و عبور از دیواره‌ها در نقشه‌ها مشخص است.

7.سیستم ارت و حفاظت صاعقه از مرحله فونداسیون برنامه‌ریزی شده است.

8.روشنایی اضطراری و مسیرهای خروج پیش‌بینی شده است.

9.نقشه‌های تأسیسات با یکدیگر و با نقشه سازه هماهنگ (Coordination) شده‌اند.

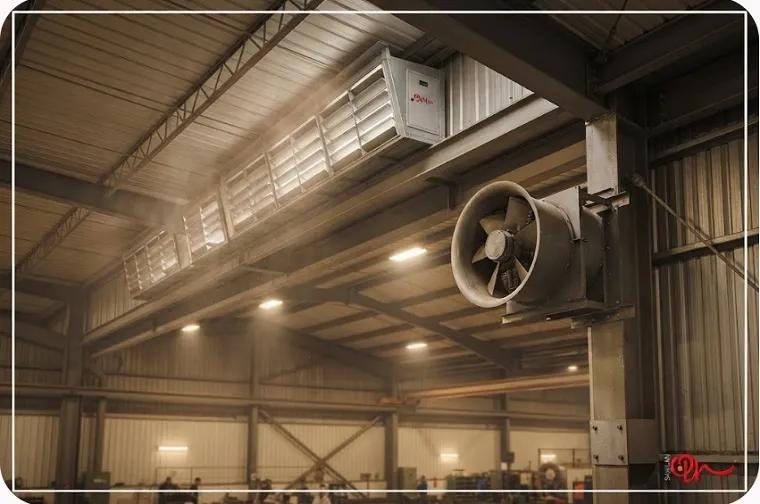

خطاهای رایج که هزینه‌ساز می‌شوند

1. حذف تأسیسات از قرارداد ساخت و سپردن آن به «بعد از سازه» بدون نقشه هماهنگ.
2. تخمین تهویه بر اساس تجربه همسایه یا سوله مشابه، بدون محاسبه برای کاربری خودتان.
3. انتخاب چراغ ارزان بدون توجه به IP، افت نور در طول زمان و گارانتی.
4. ایجاد بازشوهای متعدد بعد از نصب پوشش و ایجاد مشکل نشتی.
5. نبود ظرفیت رزرو در تابلو و انشعاب.

بیشتر بخوانید: سوله صنعتی | ساخت سوله صنعتی با سهلان به صورت تخصصی

جمع‌بندی

تهویه، روشنایی و برق، فقط «متعلقات» سوله نیستند؛ آن‌ها تعیین می‌کنند که سوله شما در بهره‌برداری روزمره ایمن، راحت و مقرون‌به‌صرفه باشد یا نه. در سوله‌های دائمی پیش‌ساخته، چون سازه در کارخانه تولید می‌شود، تصمیم‌گیری درباره تأسیسات پیش از ساخت اهمیت دوچندان دارد. با تهیه لیست تجهیزات، محاسبات تخصصی و هماهنگی نقشه‌های سازه و تأسیسات، می‌توانید از هزینه‌های اصلاحی بعدی جلوگیری کنید.

اگر قصد ساخت سوله دارید، پیش از ثبت سفارش، از مشاور یا شرکت سازنده بخواهید نقشه‌های تأسیسات را هم‌زمان با نقشه سازه ارائه دهد و تأیید کنید.

توجه: اعداد و ضوابط فنی این مقاله جنبه آموزشی دارد؛ طراحی نهایی باید توسط مهندسان مجاز و بر اساس مقررات ملی ساختمان و استانداردهای مرتبط انجام شود.

مشاوره رایگان طراحی و ساخت سوله با سهلان

تصمیم‌های مربوط به تهویه، روشنایی و برق سوله را نباید به بعد از ساخت موکول کنید. کارشناسان سهلان در ساخت سوله‌های دائمی پیش‌ساخته، تأسیسات را همراه با طراحی سازه بررسی می‌کنند تا هیچ بازشو، بار اضافی یا مسیر کابلی بعد از تولید قطعات دردسرساز نشود.

برای دریافت مشاوره رایگان و برآورد قیمت سوله خود، همین امروز با سهلان تماس بگیرید یا فرم درخواست مشاوره را در سایت تکمیل کنید.

شماره تماس: 021-43000016

پرسش‌های متداول درباره طراحی تهویه، روشنایی و برق سوله صنعتی

1.آیا تهویه طبیعی برای همه سوله‌ها کافی است؟

خیر. برای انبارهای ساده ممکن است کافی باشد، اما در کارگاه‌های تولیدی با گرما، دود یا غبار معمولاً ترکیب تهویه طبیعی و مکانیکی لازم است.

2.نورگیر سقفی چقدر باید باشد؟

عدد ثابتی برای همه سوله‌ها وجود ندارد. باید با توجه به اقلیم، جهت‌گیری، کاربری و مصرف انرژی تعیین شود و معمولاً درصد محدودی از سطح سقف را شامل می‌شود.

3.چه زمانی باید طراح تأسیسات وارد پروژه شود؟

بهتر است همان مرحله طراحی اولیه، پیش از نهایی‌شدن نقشه‌های سازه و سفارش تولید قطعات.

4.آیا می‌توان تأسیسات را بعد از نصب سوله اضافه کرد؟

بله، اما در سوله‌های پیش‌ساخته معمولاً هزینه و ریسک بیشتری دارد، به‌ویژه اگر نیاز به بازشو، تقویت سازه یا تغییر فونداسیون باشد.
